Componentes del sistema diesel

El sistema de inyección Diesel básico lo conforman los siguientes elementos:
*TANQUE DE COMBUSTIBLE
El tanque de combustible está sujeto al larguero del bastidor con soportes y se elabora en lámina de acero y aluminio de color negro, su función es almacenar el combustible.


SISTEMA DE COMBUSTIBLE DIESEL
La función es rociar con combustible limpio las cámaras de combustión, con la cantidad y atomización correcta en el momento dado según el diseño.

FILTROS
El filtrado del combustible es indispensable, se hace para obtener un combustible limpio, libre de cuerpos extraños o de agua y para proteger los elementos del sistema.


BOMBAS DE INYECCIÓN DIESEL
Las bombas de inyección son utilizadas para suministrar un caudal suficiente de combustible que va al inyector y tienen como característica fundamental de diseño que deben ser robustas para soportar la presión del sistema de inyección.

REGULADORES O GOBERNADORES
El regulador o gobernador sirve para mantener automáticamente la velocidad de giro del motor Diesel de manera independiente del esfuerzo desarrollado por el motor con carga o en vacío (ralentí).


LOS INYECTORES
El inyector es la parte terminal del sistema de inyección de un motor Diesel, son denominados también toberas y están constituidos por un racor dotado de un conducto muy delgado en el centro el cual recibe el combustible a presión a través de un tubo proveniente de la bomba de inyección, lo pulveriza y homogeniza en el conducto de aspiración y lo envía a la cámara de combustión o en algunos motores Diesel a una antecámara para producir la combustión.
Un inyector funciona con el combustible a presión dentro de ellos o por impulsión del combustible mecánica desde el árbol de levas del motor.
Los inyectores CAV y Bosch funcionan mediante presión mientras que los inyectores unitarios y PT son de accionamiento mecánico.
El inyector es montado en la culata de cilindros por medio de una brida la cual es fijada con dos tornillos en sus agujeros; otros inyectores se instalan roscados en la culata. El extremo inferior o tobera del inyector sobresale en la cámara de combustión y en el momento preciso inyecta combustible atomizado en ella. El inyector funciona 150 veces por minuto aproximadamente en marcha mínima (ralentí) y puede trbajar hasta 1500 veces por minuto a velocidad máxima.
Las partesfundamentales que componen el inyector son:
• Portatobera.
• Tobera.
• Tuerca de tobera.
• Tuerca de tapa.
• Vástago.
• Resorte.
• Tuerca de ajuste del resorte.
• Entrada de combustible
• conexión para retorno.


CÁMARAS DE COMBUSTIÓN
La cámara de combustión es el lugar en el que se desarrolla la combustión y donde se aprovecha la energía química y térmica del combustible para producir el movimiento.

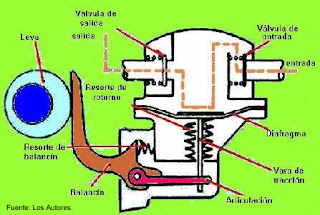

BOMBA ELEVADORA DE COMBUSTIBLE
Se conoce como bomba elevadora, de alimentación, de suministro, o de transferencia y su función es la de transferir el combustible a través de los filtros hasta llegar a la bomba de inyección.
Consiste en un diafragma flexible conectado con una varilla de tracción que a su vez está sujeta a una palanca o balancín. La leva hace girar el balancín en torno a un pasador, el diafragma se flexiona hacia arriba o abajo, haciendo cambiar el volumen de la cámara sobre el diafragma creando una diferencia de presión, abriendo o cerrando las válvulas de entrada y salida a su posición.
