Bomba de inyeccion lineal

BOMBAS DE INYECCIÓN DIESEL
En los motores Diesel existen dos tipos de bombas de inyección de combustible, éstas son las lineales y las rotativas; las lineales se utilizan frecuentemente en motores de alta relación de compresión y las rotativas en motores con relaciones medianas de compresión. Ambas bombas ofrecen caudal pero deben ser robustas para soportar la presión del sistema de inyección. Pero vamos a enfocarnos en la bomba de inyeccion lineal.

BOMBAS DE INYECCIÓN LINEAL
• BOMBA DE INYECCIÓN LINEAL:
Esta bomba está formada por tantos elementos de bombas como cilindros tiene el motor. El combustible pasa aun colector al que asoman las lumbreras de cada uno de los elementos de la bomba. Cada elemento está constituido por un cuerpo de bomba y su correspondiente émbolo, movido por una leva (tantas como cilindros), montada sobre un árbol de levas que recibe el movimiento del cigüeñal mediante engranajes de la distribución o correas dentadas
Se denomina principalmente bomba de inyección lineal debido a que los impulsadores se encuentran en línea y se caracteriza porque el número de impulsores debe ser igual al número de cilindros, las levas están desfasadas según la distribución de la inyección de combustible para cada cilindro.
La presión en este tipo de bomba está dada por la válvula anti-retorno y por la fuerza del muelle ubicado en el inyector. La inyección se debe dar a cabo al superar la presión ya mencionada y pulverizar el combustible mezclándolo correctamente con el aire y así obtener una mejor combustión.
Funcionamiento de la bomba lineal
Al girar el árbol de levas mueve los impulsadores y los émbolos ubicados en los cilindros de la bomba; mientras se oprime el acelerador se mueve la cremallera y esta a su vez hace girar el helicoidal (ver más adelante) el cual suministra más cantidad de combustible a los cilindros de la bomba y por medio de los émbolos el combustible es enviado hacia cada inyector en la cámara de combustión del motor. Cada elemento (impulsador y émbolo) es accionado por el eje de levas de la bomba con su correspondiente leva; en algunas ocasiones cuando la bomba de suministro o elevadora va acoplada a la carcasa de la bomba de inyección se utiliza una leva extra acoplada directamente en el eje de levas. El funcionamiento es similar al conjunto de camisa, pistón de un motor corriente. El árbol de levas va conectado a un acople que permite sincronizar la bomba con respecto al funcionamiento del motor.




Los pistones de la bomba de inyección tienen el la parte superior una ranura vertical y seguidamente un corte sesgado (inclinado) o bisel, colocados de forma que regulan la cantidad de gasoil que impulsa la bomba de inyección.
El pistón se mantiene en su parte inferior por la acción de un resorte, llenándose el cuerpo de bomba de gasoil. Al ser impulsado el pistón por la leva, comprime el gasoil y venciendo la resistencia de la válvula, lo envía al inyector. De la posición que tenga el pistón dentro del cuerpo de bomba, depende la cantidad de gasoil que se envía al cilindro, que será mayor o menor según la rampa sesgada se presente antes o después frente a la lumbrera de admisión.

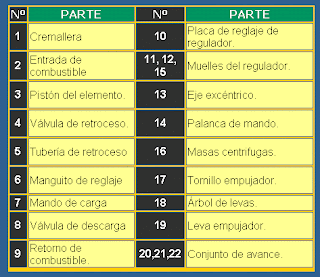

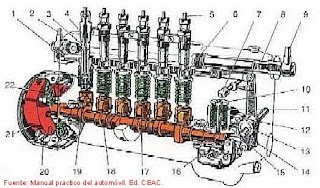

DESCRIPCION PARTES PRINCIPALES DE LA BOMBA DE INYECCIÓN LINEAL
Válvula de aspiración
La válvula de aspiración o de descarga permite la entrada del combustible hacia los inyectores.
Cuerpo de la bomba
El cuerpo de la bomba es donde se acoplan todos los elementos y se integran al funcionamiento de la misma, en algunas ocasiones también acopla la bomba elevadora.
Árbol de levas
El árbol de levas va soportado sobre rodamientos, es de acero forjado, templado y posee alta resistencia al desgaste, debe ir fijo con un pasador a un engrane a su vez conectado con el cigüeñal.
Entrada del combustible
La entrada del combustible se da por un componente llamado el émbolo de la bomba el cual introduce la cantidad suficiente de combustible al inyector.

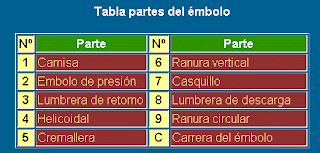

El émbolo
Este movimiento de giro en el émbolo se realiza por medio de la cremallera que engrana con los sectores dentados de cada uno de los elementos de bomba, de forma que cualquier desplazamiento en la misma hace que todos los émbolos giren simultáneamente para que la entrega y el caudal de combustible sean idénticos en cada uno de los cilindros del motor. El control de la varilla de regulación se efectúa a través del pedal acelerador, el cual, con su desplazamiento, determina la mayor o menor cantidad de combustible a inyectar para obtener la potencia deseada.
Antiguamente para parar el motor se empleaba un tirador que actuaba sobre la cremallera. Actualmente, se consigue automáticamente mediante una válvula cónica accionada por un relé que lleva la bomba conectado a la llave de contacto, cortando el paso del gasoil a los inyectores.





Varilla de control
La varilla de control hace girar todos los émbolos para variar la cantidad de combustible inyectado. Las horquillas de control son montadas en la varilla y se acoplan con las palancas en el extremo inferior de los émbolos.

Válvula de entrega
Se encuentra en la parte superior de la bomba, arriba del elemento de bombeo, posee una sección paralela que actúa como un pistón pequeño. Actúa como válvula de retención. Retiene el combustible en el tubo y en el inyector a baja presión. Pero produce una caída brusca de presión en el inyector al final del periodo de inyección (al final de la carrera efectiva del émbolo). Se cierra con rapidez por acción de su resorte y por la alta presión.

A qui se ve la sección de una bomba de inyección, mostrando la forma en que se accionan la horquilla y palanca de control para girar los émbolos de bombeo y controlar la entrega del combustible a los inyectores.

Acoplamiento para avance automático
En las bombas de inyección en línea es posible instalar un acoplamiento para avance automático en el extremo delantero del árbol de levas de la misma, en lugar del acoplamiento normal para impulsión. Este sirve además para avanzar la inyección cuando aumenta la velocidad de rotación del árbol de levas.
Se trata de un acople dividido con sus partes delantera y trasera conectadas por un mecanismo de avance centrífugo.
En éste mecanismo hay contrapesos que se mueven hacia afuera o hacia adentro por la fuerza centrífuga cuando se hace el eje y con ello se gira la parte trasera del acople en relación con la parte delantera del mismo avanzando así la sincronización de la bomba de inyección.
